Pengertian dan Jenis-jenis Topologi Jaringan

Topologi jaringan adalah sebuah pola interkoneksi dari beberapa terminal komputer. Topologi jaringan merupakan representasi geometri dari hubungan antar perangkat (terminal komputer, repeaters, bridges) satu dengan lainnya (Green, 1985:22).

Topologi jaringan sendiri terbagi menjadi dua yaitu:

1. Physical. Merupakan gambaran fisik dari hubungan antara perangkat (komputer, server, hub, switch, dan kabel jaringan) yang membentuk suatu pola khusus
2. Logical. Merupakan gambaran bagaimana suatu perangkat dapatberkomunikasi dengan perangkat lainnya.

Topologi Bus

Topologi bus merupakan topologi dimana semua perangakat keras terhubung melalui kabel tunggal yang kedua ujungnya tidak tertutup dan masing-masing ujungnya menggunakan sebuah perangkat terminator. Jika alamat perangkat sesuai dengan alamat pada informasi yang dikirim, maka informasi akan diterima dan diproses. Jika tidak, maka informasi akan diabaikan.

Topologi BUS

Keuntungan topologi bus adalah :

1. Jarak LAN tidak terbatas
2. Kecepatan pengiriman tinggi.
3. Tidak diperlukan pengendali pusat.
4. Jumlah perangkat yang terhubung dapat dirubah tanpa mengganggu yang lain.
5. Kemampuan pengembangan tinggi.
6. Keterandalan jaringan tinggi.
7. Kondusif untuk jaringan gedung bertingkat.

Kerugian topologi bus adalah :

1. Jika tingkat traffic tinggi dapat menyebabkan kemacetan.
2. Diperlukan repeater untuk memperkuat sinyal.
3. Operasional jaringan LAN tergantung tiap perangkat.

Topologi Ring

Topologi ring merupakan topologi dimana setiap perangkat dihubungkan sehingga berbentuk lingkaran. Setiap informasi yang diperoleh akan diperiksa alamatnya oleh perangkat jika sesuai maka informasi akan diproses sedangkan jika tidak maka informasi diabaikan.

Topologi RING

Keuntungan topologi ring adalah:

1. Kecepatan pengiriman tinggi.
2. Dapat melayani traffic yang padat.
3. Tidak diperlukan host, relatif murah.
4. Dapat melayani berbagai mesin pengirim.
5. Komunikasi antar terminal mudah.
6. Waktu yang diperlukan untuk pengaksesan data optimal.

Kerugian topologi ring adalah:

1. Perubahan jumlah perangkat sulit.
2. Kerusakan pada media pengirim dapat mempengaruhi seluruh jaringan.
3. Harus memiliki kemampuan untuk mendeteksi kesalahan untuk kemudian di isolasi.
4. Kerusakan salah satu perangkat menyebabkan kelumpuhan jaringan.
5. Tidak baik untuk pengiriman suara, video dan data.

Topologi Tree

Topologi tree merupakan generalisasi dari topologi bus, media transmisi berupa kabel yang bercabang tanpa loop tertutup.Topologi tree selalu dimulai pada titik yang disebut headend. Satu atau beberapa kabel berasal dari headend.

Topologi Tree

Keuntungan topologi tree adalah :

1. Kontrol manajemen mudah karena bersifat terpusat.
2. Mudah untuk dikembangkan.

Kerugian topologi tree adalah :

1. Karena data yang dikirim diterima oleh semua perangkat diperlukan mekanisme untuk mengidentifikasi perangkat yang ingin di tuju.
2. Diperlukan mekanisme transmisi data untuk menghindari overlapping sinyal jika 2 perangkat mengirim data secara bersamaan.

Topologi Star

Pada topologi star terdapat perangkat pengendali yang berfungsi sebagai pengatur dan pengendali komunikasi data. Sedangkan perangkat lain terhubung dengan perangkat pengendali sehingga pengiriman data akan melalui perangkat pengendali.

Topologi STAR

Keuntungan topologi star adalah:

1. Dapat diandalkan
2. Mudah dikembangkan
3. Keamanan data tinggi
4. Kemudahan akses ke jaringan LAN lain

Kerugian topologi star adalah:

1. Jika trafik padat maka dapat menyebabkan lambatnya jaringan
2. Jaringan sangat bergantung pada perangkat pengendali.

Topologi Mesh

Jenis topologi yang merupakan dari berbagai jenis topologi yang lain(disesuaikan dengan kebutuhan). Biasanya digunakan pada jaringan yang tidak memiliki terlalu banyak node di dalamnya. Dikarenakan setiap perangkat dihubungkan dengan perangkat lainnya.

Topologi Mesh

Keuntungan topologi mesh adalah:

1. Memiliki respon waktu cepat.
2. Tidak memerlukan protocol tambahan karena tidak ada fungsi switching.

Kerugian topologi mesh adalah:

1. Biaya cukup mahal.

Read more »

Posted in: JARINGAN KOMPUTER

Perbedaan Public IP Address dan Private IP Address

Public IP Address (dikenal sebagai Static IP Addresses) adalah alamat IP yang dapt dilihat oleh siapapun. Karena alamat ip ini dapat dilihat oleh siapapun, hal ini menyebabkan orang lain bisa mengakses dan mendapatkan informasi mengenai komputer tersebut seperti web server.

Private IP Address adalah alamat IP yang dapat digunakan pada jaringan private, tetapi tidak dapat mengakses internet. Hal ini menyebabkan keamanan yang sangat terjaga dan efisiensi dari penggunaan IP.

IP private yang ada saat ini:

Kelas A : 10.0.0.0 – 10.255.255.255

Kelas B : 172.16.0.0 – 172.31.255.255

Kelas C : 192.168.0.0 – 192.168.255.255
Kelas D : 224.0.0.0 – 239.255.255.255
Kelas E : 24-.0.0.0 – 255.255.255.255

Read more »

Posted in: JARINGAN KOMPUTER

Mengenal IP Address

IP Address adalah sebuah alamat pada komputer agar komputer bisa saling terhubung dengan komputer lain, IP Address terdiri dari 4 Blok, setiap Blok di isi oleh angka 0 - 255.

Sebagai contoh IP Address seperti 192.168.6.1 atau 10.10.10.223 , ini adalah IPv4.

IP Address Memiliki 2 bagian, yaitu Network ID dan Host ID , contoh 192.168.6.1 , secara default Net ID nya adalah 192.168.6 dan Host ID nya adalah 1, agar komputer bisa saling terhubung , IP yang digunakan Net ID nya harus sama, dan Host ID nya harus berbeda.

Agar mudah ngerti, Net ID adalah nama jalan dan Host ID adalah nomor Rumah, jadi Jl. Baru No 3 , jika nama jalan dari beberapa orang sama, maka nomor rumah mereka tidak mungkin sama.

contoh :

192.168.6.1

192.168.6 = Network ID = Rumah

1 = Host ID = Jalan Baru no.3

KELAS IP

Terdapat 5 kelas IP Address, yaitu Kelas A, Kelas B, Kelas C, Kelas D dan Kelas E yang semua itu di desain untuk kebutuhan jenis-jenis organisasi atau pemakai.

KELAS A , pada kelas A 8 bit pertama adalah network Id, dan 24 bit selanjutnya adalah host Id, kelas A meiliki network Id dari 0 sampai 127.

• 8 bit pertama berfungsi sebagi NetID dan 24 bit berikutnya  merupakan HostID
• Bit pertama diset 0 sehingga IP Address kelas A dimulai dari 00000000.00000000.00000000.00000000 sampai 01111111.11111111.11111111.1111111 atau 0.0.0.0 sampai 127.255.255.255
• Dengan demikian secara teori akan terdapat 128 Nework (2 pangkat 7) dari 0.xxx.xxx.xxx sampai 127.xxx.xxx.xxx yang masing-masing network memiliki 2 pangkat 24 atau 16.777.216 host.
• Secara actual hanya terdapat 126 jaringan yang tersedia karena ada 2 alamat yang disisakan untuk tujuan tertentu, yaitu 0.xxx.xxx.xxx dan 127.xxx.xxx.xxx

KELAS B , pada kelas B 16 bit pertama adalah network Id, dan 16 bit selanjutnya adalah host Id, kelas B memiliki network id dari 128 sampai 191

• 16 bit pertama berfungsi sebagi NetID dan 16 bit berikutnya  merupakan HostID
• Dua Bit pertama diset 10 sehingga IP Address kelas A dimulai dari 10000000.00000000.00000000.00000000 sampai 10111111.11111111.11111111.1111111 atau 128.0.0.0 sampai 191.255.255.255
• Dengan demikian secara teori akan terdapat 2 pangkat 14 atau 16.384 Newok dari 128.0.xxx.xxx sampai 191.255.xxx.xxx yang masing-masing network memiliki 2 pangkat 16 atau 65.536  host.
• Dikarenakan ada 2 alamat yang akan digunakan untuk tujuan khusus maka hostID yang tersedia efektif adalah sebanyak 65.534 host.

KELAS C, pada kelas C 24 bit pertama adalah network Id, dan 8 bit selanjutnya adalah host Id, kelas C memiliki network id dari 192 sampai 223

• 24 bit pertama berfungsi sebagi NetID dan 8 bit berikutnya  merupakan HostID
• Tiga Bit pertama diset 110 sehingga IP Address kelas A dimulai dari 11000000.00000000.00000000.00000000 sampai 11011111.11111111.11111111.1111111 atau 192.0.0.0 sampai 223.255.255.255
• Dengan demikian secara teori akan terdapat 2 pangkat 21 atau 2.097.152 Newok dari 192.0.0.xxx sampai 223.255.255.xxx yang masing-masing network memiliki 2 pangkat 8 atau 256  host.
• Dikarenakan ada 2 alamat yang akan digunakan untuk tujuan khusus maka hostID yang tersedia efektif adalah sebanyak 254 host.

KELAS D, IP kelas D digunakan untuk multicasting, yaitu penggunaan aplikasi secara bersama-sama oleh beberapa komputer, dan IP yang bisa digunakan adalah 224.0.0.0 – 239.255.255.255

• Tidak dikenal NetID dan HostID
• Empat Bit pertama diset 1110 sehingga IP Address kelas D dimulai dari 11100000.00000000.00000000.00000000 sampai 11101111.11111111.11111111.1111111 atau 224.0.0.0 sampai 239.255.255.255
• IP Address merupakan kelas D yang digunakan untuk multicast address, yakni sejumlah komputer yang memakai bersama suatu aplikasi (bedakan dengan pengertian network address yang mengacu kepada sejumlah komputer yang memakai bersama suatu network). Salah satu penggunaan multicast address yang sedang berkembang saat ini di Internet adalah untuk aplikasi real-time video conference yang melibatkan lebih dari dua host (multipoint), menggunakan Multicast Backbone (MBone).

KELAS E,  memiliki range dari 240.0.0.0 – 254.255.255.255, IP ini digunakan untuk eksperimen yang dipersiapkan untuk penggunaan IP address di masa yang akan datang.

• Tidak dikenal NetID dan HostID
• Lima Bit pertama diset 11110 sehingga IP Address kelas D dimulai dari 11110000.00000000.00000000.00000000 sampai 11110111.11111111.11111111.1111111 atau 240.0.0.0 sampai 247.255.255.255
• Alamat ini digunakan untuk kegiatan eksperimental.

referensi :

- Konsep IP Address di Internet Oleh : Aulia K. Arif & Onno W. Purbo
- wikipedia dan catatan lainnya

Read more »

Posted in: JARINGAN KOMPUTER

Mengenal Perbedaan Hub, Switch, Bridge dan Router

Untuk menghubungkan komputer dalam sebuah jaringan, kita kadang mendengar istilah Hub, Switch, Bridge dan Router, lantas apa perbedaan diantara keempat peralatan tersebut?. Tulisan ini saya rangkum dari berbagai sumber terutama modul kuliah jaringan komputer yang pernah saya dapatkan. Berikut definisi dan perbedaan Hub, Switch, Bridge dan Router.

Hub

Suatu perangkat yang memiliki banyak port yang akan menghubungkan beberapa node (komputer) sehingga membentuk suatu jaringan pada topologi star.

Beberapa hub di pasaran kadang disebut dengan istilah hub-switch yang sering dikira oleh kita sebagai switch, tentu saja hub lebih lambat performanya daripada switch.

Cara Kerja:

Ketika sebuah paket tiba di salah satu port, paket itu akan disalin ke port-port yang lain di hub. Atau dengan kata lain hub hanya menyalin data ke semua simpul yang terhubung ke hub. Hal ini menyebabkan unjuk kerja jaringan akan lambat.

Hub dengan spesifikasi 10/100Mbps harus berbagi bandwidth dengan masing-masing port. Jadi ketika hanya satu PC yang menggunakan, akan mendapat akses bandwith yang maksimum yang tersedia. Namun, jika beberapa PC beroperasi atau di gunakan pada jaringan tersebut, maka bandwidth akan dibagi kepada semua PC, sehingga akan menurunkan kinerja jaringan

Simulasi cara kerja Hub dapat dilihat di: http://goo.gl/P26dXp

Bridge

Berfungsi menghubungkan dua buah LAN yang sejenis, sehingga dapat memiliki satu LAN yang jauh lebih besar dari ketentuan konfigurasi LAN tanpa Bridge.

Bridge dapat menghubungkan beberapa jaringan terpisah, baik tipe jaringan yang sama maupun berbeda (seperti Ethernet dan Fast Ethernet).

Bridge dapat menghubungkan dua LAN yang kedua-duanya menggunakan metode transmisi baseband atau broadbrand ataupun LAN dengan baseband dan LAN dengan broadband atau metode akses CSMA/CD dengan token passing dan sebagainya bergantung pada jenis Bridge yang digunakan.

Salah satu contohnya adalah Cisco-Linksys WET54G Wireless-G Ethernet Bridge seperti tampak pada gambar dibawah:

Cara Kerja:

Bridge memetakan alamat Ethernet dari setiap node atau titik yang ada pada masing-masing segmen jaringan dan hanya memperbolehkan lalulintas data yang diperlukan melintasi bridge. Ketika menerima sebuah paket, bridge menentukan segmen tujuan dan sumber. Jika segmennya sama, paket akan ditolak, dan jika segmennya berbeda, paket paket diteruskan ke segmen tujuan. Dengan demikian bridge juga mencegah pesan rusak agar tidak menyebar keluar dari satu segmen.

Bridge bekerja pada lapisan physical layer dan data link layer, sehingga akan mempengaruhi unjuk kerja LAN bila sering terjadi komunikasi sistem yang berada di LAN yang berbeda yang terhubung oleh Bridge.

Simulasi cara kerja Bridge dapat dilihat di:  http://goo.gl/QgsKt2

Switch

Switch bentuknya hampir sama dengan hub.

Switch atau lebih dikenal dengan istilah LAN Switch merupakan perluasan dari konsep bridge.

Salah satu contohnya adalah HP Procurve V1810-8G yang merupakan 8 Port Gigabit Switch.

Cara Kerja:

Ada dua arsitektur dasar yang digunakan yaitu: cut-through dan store and forward.

Switch cut trough memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya. Sedangkan Switch store and forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk meneriksa satu paket memerlukan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan.

Switch dengan spesifikasi 10/100Mbps akan mengalokasikan 10/100Mbps penuh untuk setiap port nya. Jadi berapapun jumlah computer yang terhubung, pengguna akan selalu memiliki bandwidth penuh.

Simulasi cara kerja Switch dapat dilihat di: http://goo.gl/1mhj3g

Router

Berfungsi agar data sampai ke tempat tujuan pada jaringan sesuai yang dikehendaki.

Router biasanya digunakan untuk menghubungkan jaringan lokalke internet.

Salah satu contohnya adalah Mikrotik Router dan Linksys WRT54GL yang dalam pengaturan konfigurasinya bisa berfungsi juga sebagai bridge atau switch.

Cara Kerja:

Router bekerja dengan cara yang mirip dengan switch dan bridge. Perbedaannya, router merupakan penyaring atau filter lalu lintas data. Penyaringan dilakukan dengan menggunakan protocol tertentu. Router pada dasarnya merupakan piranti pembagi jaringan secara logical bukan fisikal.

Router dapat memilih jalan alternatif yang terbaik (rute terbaik untuk transportasi data.), bila memang ada beberapa jalan untuk mencapai tujuan atau bila salah satu jalan ke tempat tujuan terputus karena sesuatu hal.

Router bekerja pada lapisan physical, data link dan network layer, sehingga tidak dapat digunakan sembarangan.

Router umumnya paling tidak terhubung ke dua jaringan., dua LAN atau WAN ke LAN dan jaringan dari ISP ( Internet Service Provider). Beberapa modem DSL dan cable modem juga memiliki fungsi router yang terintegrasi ke dalamnya sehingga memungkinkan beberapa computer membentuk jaringan dan langsung terhubung ke internet.

Apabila hub, bridge dan switch merupakan networking device maka router merupakan internetworking device.

Simulasi cara kerja Router dapat dilihat di: http://goo.gl/k3Hbrk

Read more »

Posted in: JARINGAN KOMPUTER

Pengertian dan Cara Kerja Router

Router adalah perangkat network yang digunakan untuk menghubungkan beberapa network, baik network yang sama maupun berbeda dari segi teknologinya seperti menghubungkan network yang menggunakan topologi Bus, Star dan Ring.  Router minimal memiliki 2 network interface. Dalam postingan sebelumnya tentang mengenal teknik subneting telah disinggung bahwa koneksi antar network (jaringan dengan subnet IP yang berbeda) hanya bisa terjadi dengan bantuan Router.

RouterBoard

Router adalah sebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP.

Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork  untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

CARA KERJA ROUTER

Fungsi utama Router adalah merutekan paket (informasi). Sebuah Router memiliki kemampuan Routing, artinya Router secara cerdas dapat mengetahui kemana rute perjalanan informasi (paket) akan dilewatkan, apakah ditujukan untuk host lain yang satu network ataukah berada di network yang berbeda.

Jika paket-paket ditujukan untuk host pada network lain maka router akan meneruskannya ke network tersebut. Sebaliknya, jika paket-paket ditujukan untuk host yang satu network maka router akan menghalangi paket-paket keluar.

sumber : http://www.catatanteknisi.com/

Read more »

Posted in: HARDWARE,JARINGAN KOMPUTER

Cara Mematikan / Restart Komputer Orang Lain

Penasaran kan dengan judul diatas? hem sekarang saya coba iseng - iseng aja nih, namanya juga ilmu iseng - iseng, apapun bisa dilakukan. Sekarang ini saya akan berbagi bagaimana cara mematikan / restart komputer orang lain. Berikut saya bagikan tips dan triknya :

Pertama, anda buka CMD (Command Promtp) dengan cara tekan windows + R, atau bisa juga ketik CMD di windows search. Maka akan keluar tampilan seperti ini.

Kedua, ketik command : shutdown -i, seperti dibawah ini lalu tekan enter

Ketiga, selanjutnya akan muncur kotak dialog seperti ini,

Dari  gambar diatas, sobat bisa menambahkan nama komputer sasaran sobat. Seletlah itu sobat tinggal pilih restart atau shutdown, lalu tekan OK

-semoga bermanfaat dan pergunakan dengan kebaikan-

Read more »

Posted in: TIPS TRIK,WINDOWS

Cara Install Netbeans IDE 8.0 di Windows 7

Setelah selesai Install JAVAnya jangan di buka dulu. Selanjutnya buka directory tempat dimana anda menginstal JDK. Secara default terletak di

C:\Program Files\Java\jre1.8.0_20\bin , kemudian Copy-kan direktory bin di

C:\Program Files\Java\jre1.8.0_20\bin

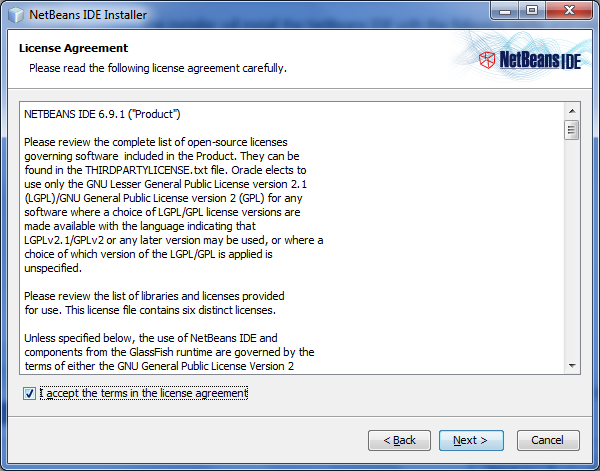

Setelah JDK nya terinstall langkah selanjunya adalah menginstall Netbeans 8.0, Seperti gambar berikut ini :

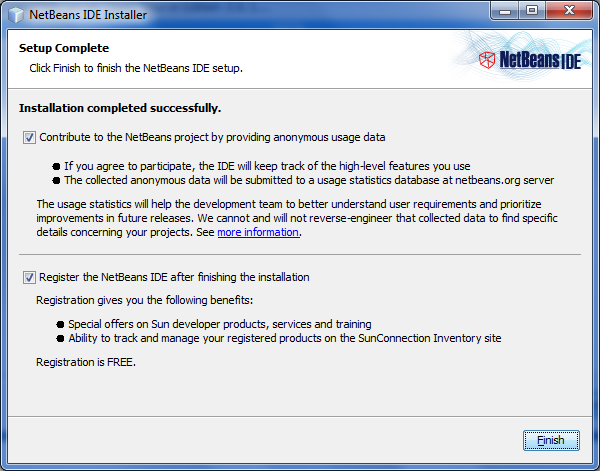

Setelah selesai Install Netbeansnya jangan di buka dulu. Selanjutnya buka directory tempat dimana anda menginstal JDK. Secara default terletak di C:\Program Files\Java\jre1.8.0_20\bin, kemudian Copy-kan direktory bin di C:\Program Files\Java\jre1.8.0_20\bin



Lalu klik kanan pada Computer lalu klik Kanan pilih Properties



Lalu pilih Advanced system setting,



Setelah itu akan mumcul kotak dialog dibawah ini, pilih Environment Variables





Lalu Cari PATH pada System Variables kemudian pilih Edit.





Lalu Paste directory tadi yang sudah di copy di Variable Value, intinya jangan sampai kode – kode yang sebelumnya terhapus, tapi sebelum di paste beri tanda titik koma (;) di akhir variable.





Setelah Ok, lalu buka CMD / Command Promt

Ketik Java Version

Lalu Java

Jika sudah selesai, maka silakan buka Netbeansnya…

alhamdulilah, akhirnya bisa dijalankan neatbeansnya...
